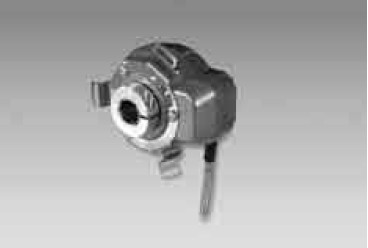

TIL系列
2012-12-20 23:47:16來源：瀏覽：2783
| 增量式編碼器 | |||||
| 通孔ø10-16 mm | |||||
| 分辨率100...2048個脈沖 | |||||
| TIL | |||||
| 特性 | |||||
 |
–通孔編碼器，孔徑ø10-16 mm | ||||
| –最高分辨率2048 ppr | |||||
| –光電感應 | |||||
| –采用力矩支架安裝 | |||||
| –TTL或HTL輸出信號 | |||||
| –切向電纜輸出 | |||||
| 可選 | |||||
| –電纜帶連接器 | |||||
| –擴展工作溫度范圍 | |||||
| 技術數據-電氣參數 | 技術數據-機械參數 | ||||
| 電源電壓 | 5 VDC ±5 % | 外殼 | 60×72 mm | ||
| 8...26 VDC | 軸 | ø10 mm 通孔 | |||
| 反極性保護 | 是 | ø12 mm 通孔 | |||
| 空載/負載損耗 | ≤85 mA | ø14 mm 通孔 | |||
| 分辨率（步/圈） | 100...2048 | ø16 mm 通孔 | |||
| 參考信號 | 零脈沖，寬度90° | 安裝套件版本 | 19 | ||
| 傳感原理 | 光電 | 保護等級 DIN EN 6529 | IP 54 | ||
| 數出頻率 | ≤120 kHz | 運行速度 | ≤6000 rpm | ||
| 輸出信號 | A,B,N+反相 | ≤0.01 Nm | |||
| 輸出電路 | 線驅動RS422 | 馬達周公差 | 0.25 mm axial | ||
| 推挽式短路保護 | 0.1 mm radial | ||||
| 材料 | 外殼:鋁 | ||||
| 軸:不銹鋼 | |||||
| 工作溫度 | –20...+70℃ | ||||
| 相對濕度 | 90 % 不凝固 | ||||
| 電阻 | DIN EN 60068-2-6 | ||||
| 振動10 g,55-2000 Hz | |||||
| DIN EN 60068-2-27 | |||||
| 沖擊100 g,11 ms | |||||
| 近似重量 | 300 g | ||||
| 電氣接口 | 1米電纜 | ||||
