BDH-BDT系列
2012-12-20 23:53:56來源：瀏覽：5034

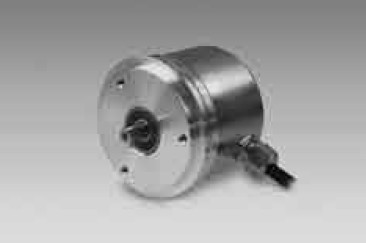

| 增量式編碼器 | |||||
| 軸型，帶夾緊或同步法蘭 | |||||
| 分辨率10...10000 脈沖 | |||||
| BDH,BDT | |||||
 |
|||||
| 特性 | |||||
| –軸型編碼器，軸型ø10 mm或ø6 mm | |||||
| –光電感應 | |||||
| –最高分辨率10000 ppr | |||||
| –夾緊或飼服法蘭 | |||||
| –工業標準 | |||||
| –較小外形深度 | |||||
| 技術數據-電氣參數 | 技術數據-機械參數 | ||||
| 電源電壓 | 5 VDC ± 10 % | 保護等級 DIN EN 60529 | IP 42 | ||
| 10...30 VDC | IP 65 | ||||
| 4.5...30 VDC | 運行速度 | ≤12000 rpm IP 42 | |||
| 空載/負載損耗（典型） | 80 mA (5 VDC) | ≤6000 rpm IP 65 | |||
| 60 mA (24 VDC) | 材料 | 外殼：鋼 | |||
| 180 mA (4.5 VDC) | 外殼：鋁制（連接-A) | ||||
| 分辨率（步/圈） | 10...10000 | 法蘭：鋁 | |||
| 參考信號 | 零脈沖，寬度90° | 工作溫度 | 95 % 不凝固 | ||
| 傳感原理 | 光電 | 電阻 | DIN EN 60068-2-6 | ||
| 輸出信號 | A 90°B,N+反相 | 振動10 g,10-200 Hz | |||
| 輸出電路 | Antivalent | DIN EN 60068-2-27 | |||
| 推挽式短路保護 | 沖擊50 g, 11 ms | ||||
| 推挽式短路保護 | 近似重量 | 300 g | |||
| 抗干擾 | DIN EN 61000-6-2 | 電氣接口 | 連接器或電纜 | ||
| 允許干擾 | DIN EN 61000-6-3 | BDH | |||
| 認證 | UL 認證/E217823 | 外殼 | ø55 mm | ||
| BDH | 軸 | ø10 mm（夾緊法蘭） | |||
| 輸出頻率 | ≤300 kHz | 法蘭 | 夾緊法蘭 | ||
| BDT | 運行典型力矩 | 0.022 Nm IP 42 | |||
| 輸出頻率 | ≤750 kHz | 0.026 Nm IP 65 | |||
| 允許軸負載 | ≤40 N軸向 | ||||
| ≤60 N徑向 | |||||
| BDT | |||||
| 外殼 | ø58 mm | ||||
| 軸 | ø6 mm(同步法蘭） | ||||
| 法蘭 | 同步法蘭 | ||||
| 運行典型力矩 | 0.0023 Nm IP 42 | ||||
| 0.026 Nm IP 65 | |||||
| 允許軸負載 | ≤10 N軸向 | ||||
| ≤20 N徑向 | |||||
