GXM2S-SSI系列
2012-12-31 16:03:31來源：瀏覽：3348
| 絕對值編碼器-SSI | |||||
| 盲孔ø12 mm | |||||
| 多圈光電編碼器14位ST/12位MT | |||||
| GXM2S-SSI | 特性 | ||||
 |
–多圈編碼器/SSI | ||||
| –光電感應 | |||||
| –分辨率：單圈14位，多圈12位 | |||||
| –盲孔ø12mm/ø14mm | |||||
| –電子式零點設置 | |||||
| –恒定代碼連續性檢查 | |||||
| –計數方向輸入 | |||||
| –適合正負加速度較高的應用 | |||||
| –可帶附加增量輸出 | |||||

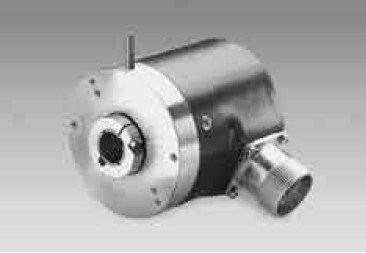

| GXM2S盲孔型 | |||||
| 技術數據-電氣參數 | 技術參數-機械參數 | ||||
| 電源電壓 | 10...30 VDC | 外殼 | ø58 mm | ||
| 反極性保護 | 是 | 軸 | ø12 mm 盲孔 | ||
| 空載/負載損耗 | ≤50 mA (24 DVC) | ø14 mm 盲孔 | |||
| 初始化時間(典型） | 20ms上電后 | 保護等級 DIN EN 60529 | IP 54 | ||
| 接口 | SSI,增量A90°B（可選） | 運行速度 | ≤6000 rpm（機械） | ||
| 功能 | 多圈 | ≤6000 rpm（電氣） | |||
| 步數/圈 | 16384/14位 | 啟動力矩 | ≤0.015 Nm IP 54 | ||
| 圈數 | 4096/12位 | 轉子慣量 | 20 gcm2 | ||
| 增量輸出 | 2048個脈沖A90°B | 材料 | 外殼：鋼 | ||
| ﹢反相 | 法蘭：鋼 | ||||
| 絕對精度 | ±0.025° | 工作溫度 | –25...+85 ℃ | ||
| 傳感原理 | 光電 | –40...+85 ℃（可選） | |||
| 代碼 | 格雷碼或二進制碼 | 相對濕度 | 95% 不凝固 | ||
| 代碼順序 | CW/CCW 通過接線編碼 | 電阻 | DIN EN 60068-2-6 | ||
| 輸入 | SSI 時鐘 | 振動10 g,10-2000 Hz | |||
| 控制輸入 UP/DOWN和零位 | DIN EN 60068-2-27 | ||||
| 輸出電路 | SSI數據（線驅動RS485) | 沖擊100 g,6 ms | |||
| 診斷和增量輸出 | 近似重量 | 600 g | |||
| 抗干擾 | DIN EN 61000-6-2 | 電氣接口 | 連接器，12針 | ||
| 允許干擾 | DIN EN 61000-6-4 | ||||
| 診斷功能 | 自診斷 | ||||
| 代碼連續性檢查 | |||||
| 多圈感應 | |||||
| 認證 | UL 認證/E63076 | ||||
