DM30600K激光測距
2014-05-09 00:28:09來源：瀏覽：2806
| 基本參數 |  | |
 |
||
| ·防沖洗設計 | ||
| ·防護等級IP69K | ||
| ·分辨率高達 5μm | ||
| 感應元件 | 直排光陣 | |
| 調節 | 自學習: 按鍵 / 外部 | |
| 通電指示燈 | LED 綠色 | |
| 鏡頭受污指示燈 | LED 紅色 / LED 紅色 快閃 | |
| 光源 | 脈沖式紅色激光二極管 | |
| 波長 | 650 nm | |
| 激光等級 | 2 | |
| 光束類型 | 點或線 | |
| 干涉抑制 | < 30 ms | |
| 測量距離 Sd30 ... 130 mm | ||
| 最小自學習范圍 | > 3 mm | |
| 分辨率 | 0,005 ... 0,06 mm | |
| 線性誤差 | ± 0,015 ... ± 0,2 mm | |
| 光束直徑 | 0,5 mm | |
| 測量距離 Sd50 ... 300 mm | ||
| 最小自學習范圍 | > 5 mm | |
| 分辨率 | 0,01 ... 0,33 mm | |
| 線性誤差 | ± 0,03 ... ± 1 mm | |
| 光束直徑 | 0,8mm | |
| 測量距離 Sd100 ... 600 mm | ||
| 最小自學習范圍 | > 10 mm | |
| 分辨率 | 0,015 ... 0,67 mm | |
| 線性誤差 | ± 0,05 ... ± 2 mm | |
| 光束直徑 | 1mm | |
| 電氣參數 | ||
| 響應時間 / 釋放時間 | < 0,9 ms | |
| 工作電壓范圍 +Vs | 12 ... 28 VDC | |
| 電流消耗 (最大) | 100 mA | |
| 輸出電路 | 模擬量 | |
| 短路保護 | 是 | |
| 反向極性保護 | 是, Vs到 GND | |
| 機械參數 | ||
| 寬度 / 直徑 | 20,3 mm | |
| 高度 / 長度 | 65 mm | |
| 深度 | 51 mm | |
| 類型 | 直角 | |
| 外殼材料 | 壓鑄鋅 | |
| 前面 (光學) | 玻璃 | |
| 連接器類型 | 連接頭 M12, 8 針 | |
| 環境條件 | ||
| 操作溫度 | 0…50℃ | |
| 防護等級 | IP 69K/proTect+ | |
|
接線圖
|
| |
 |
||

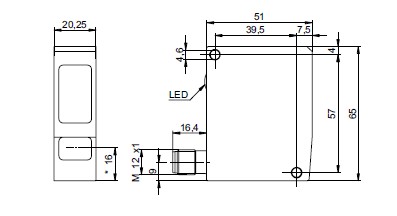

| 尺寸說明 | ||
 |
||
